TSW-101-26-G-D - Samtec Inc.

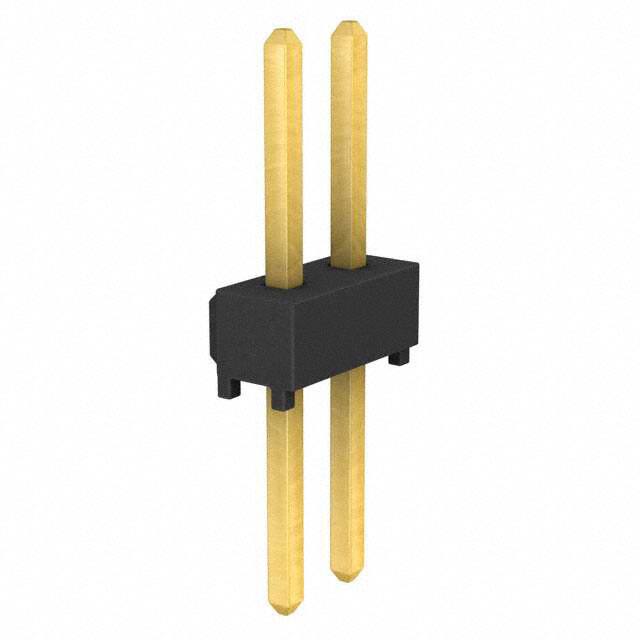

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-TSW-101-26-G-D

Hersteller Teil #: TSW-101-26-G-D

Produktkategorie: Rectangular Connectors - Headers, Male Pins

Hersteller: Samtec Inc.

Beschreibung: CONN HEADER 2POS .100 DUAL GOLD

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

TSW-101-26-G-D Datenblatt

Attribute

Attribute Value

Mount

Through Hole

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Polyester

Contact Finish Mating

Gold

Contact Length-Mating

0.230 5.84mm

Contact Materials

Phosphor Bronze

Insulation Materials

Polybutylene Terephthalate (PBT)

Operating Temperature

-55°C~125°C

Packaging

Bulk

Series

TSW

Published

2005

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Header

Number of Positions

Number of Rows

Gender

Male

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Male Pin

Mixed Contacts

Option

GENERAL PURPOSE

Orientation

Straight

Depth

5.08mm

Insulation Height

0.100 2.54mm

Style

Board to Board or Cable

Number of Positions Loaded

All

Number of Conductors

ONE

Reference Standard

Reliability

COMMERCIAL

Row Spacing - Mating

0.100 (2.54mm)

Contact Length - Post

0.126 3.20mm

Shrouding

Unshrouded

Number Of PCB Rows

Lead Pitch

2.54mm

PCB Contact Pattern

RECTANGULAR

Body Breadth

0.1 inch

Housing Color

Black

Overall Contact Length

0.456 11.58mm

Mating Contact Pitch

0.1 inch

Max Voltage Rating (AC)

550V

Max Current Rating

7.6A

Length

2.54mm

Width

5.08mm

Plating Thickness

10μin

Contact Finish Thickness - Mating

10.0μin 0.25μm

Contact Finish Thickness - Post

3.00μin 0.076μm

Material Flammability Rating

UL94 V-0

REACH SVHC

No SVHC

RoHS Status

ROHS3 Compliant

Lead Free
